Proyecto Domótico - Hogar conectado con KNX

A finales de septiembre de el año pasado, empecé un certificado profesional de nivel 2, de montaje y mantenimiento de sistemas domóticos e inmóticos (automatizaciones del hogar, camercial e industrial). Después de meses dando clases, he aprendido varias competencias nuevas: Diseño de planos en CAD, elaboración de manuales, conceptos específicos para el alta de instalaciones domóticas...

Uno de tres grandes aprendizajes que he adquirido ha sido sobre la tecnología KNX: Desde sus usos principales (automatización comercial/industrial), hasta la creación de proyectos eléctricos que lo utilizan, y obviamente, a instalar, programar y mantener sistemas basados en tecnología KNX.

Como ejercicio de clase, nos pidieron realizar la automatización de la iluminación de una casa, usando dos módulos KNX de carril DIN y tecnologías de soporte (pasarelas, programación, documentación, etc).

Quiero compartir los resultados del ejercicio aquí:
Realizar una Memoria Técnica de Diseño, confeccionada por cada alumno, con: manuales de uso y mantenimiento para el usuario y el instalador, esquemas multifilares y de funcionalidad (éstos de elaboración propia), y anexos externos con los manuales del fabricante de los equipos; y enlaces de acceso a la programación domótica del sistema por el usuario final (vía almacenamiento online).

Memoria Técnica de Diseño:

PDF con la MTD.

Imágenes de la instalación en tablero:

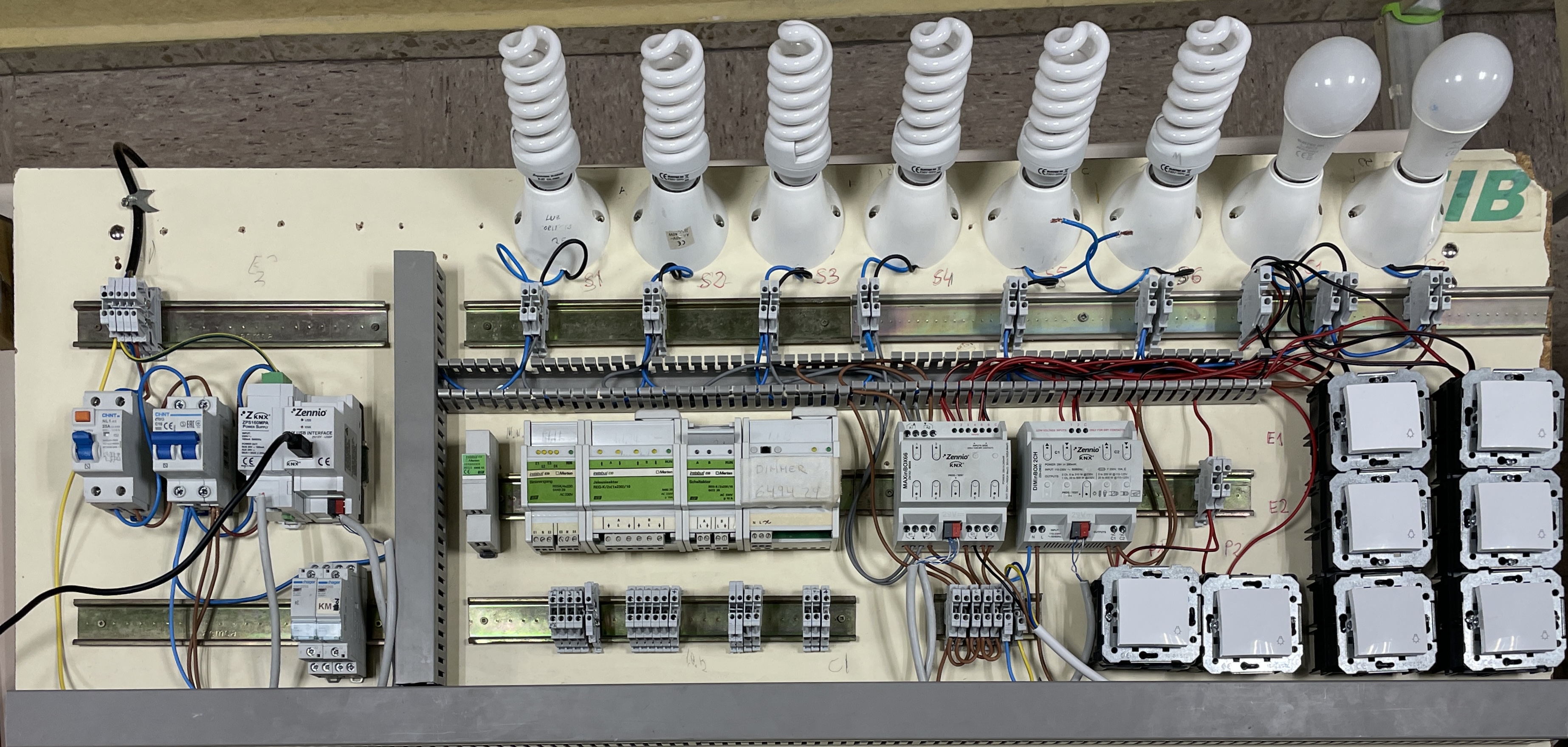

Foto de un tablero de ejercicio KNX, completo — Tablero completo

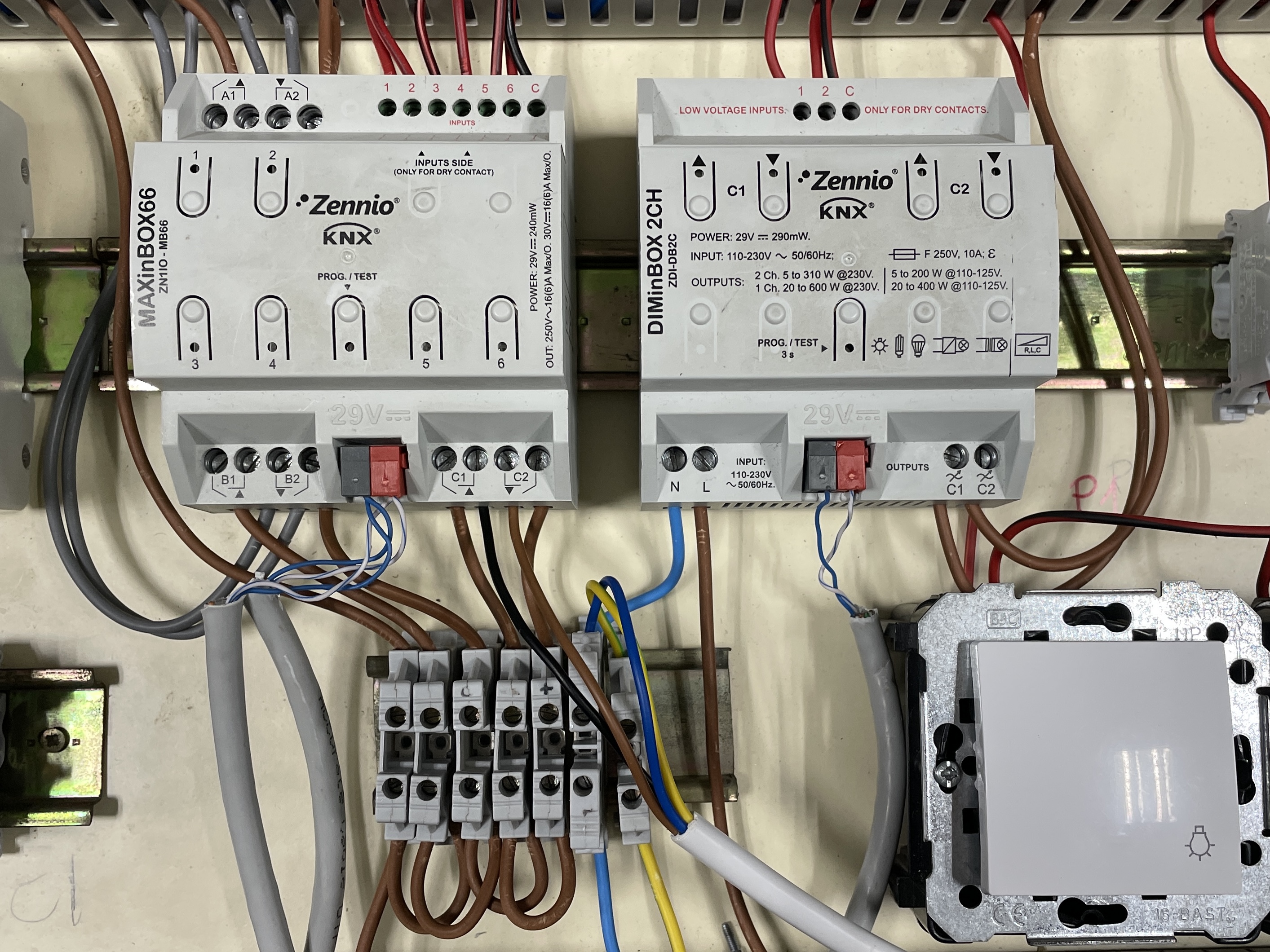

Detalle de equipos KNX de carril DIN — Detalle de equipos

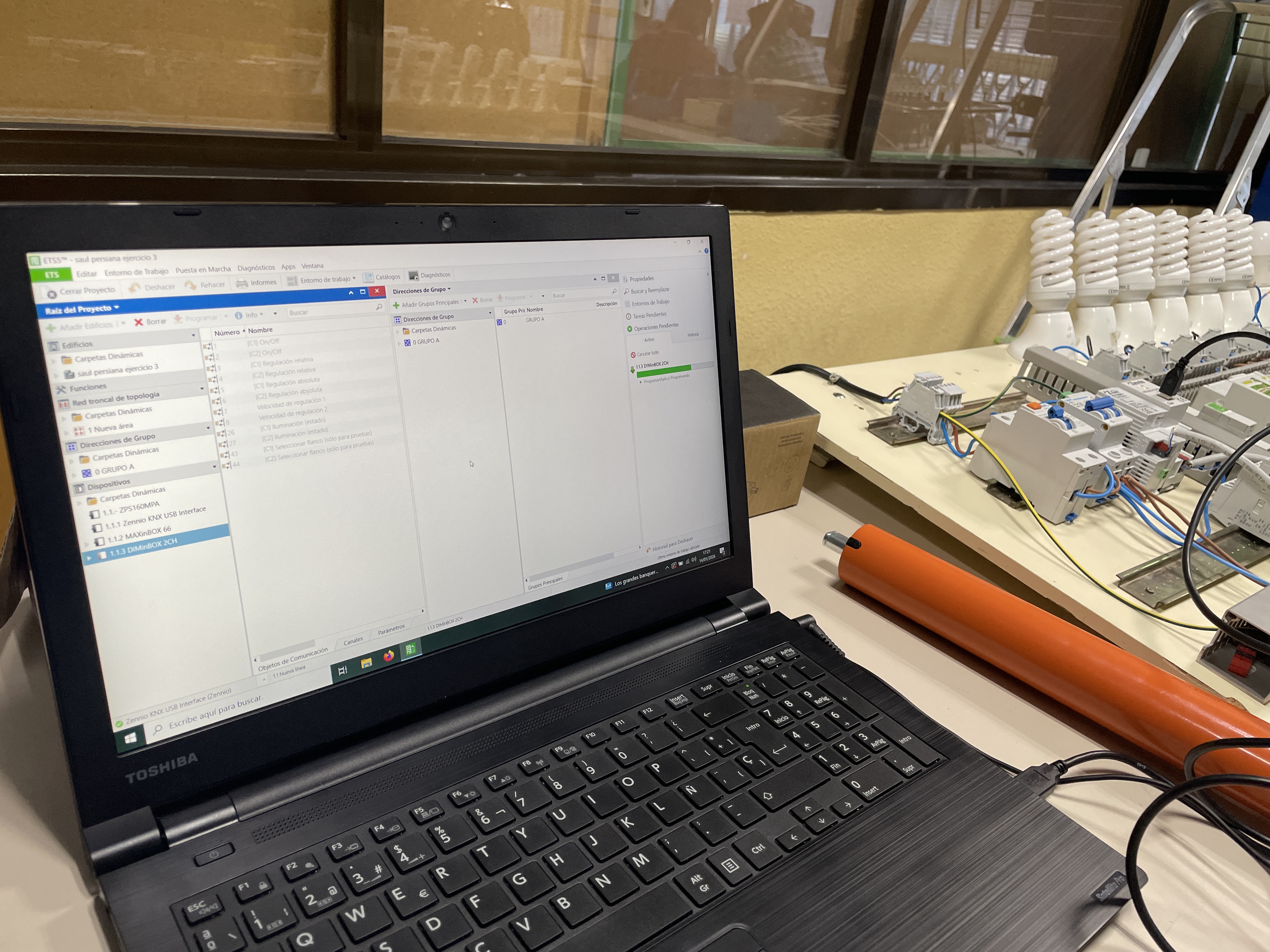

ordenador conectado a la instalación KNX mediante pasarela KNX-USB — Comisionando el sistema domótico.
